熱源が小さい場合の手引き
はじめに
CORE

熱源の小さいベア・チップに大きなヒートシンクを設置する場合、以下のような問題があります。

  • 不安定でヒートシンクが傾いてしまう。
  • 取付の際、無理な力が掛かり熱源が欠けてしまう。
  • 熱源の面積が小さいため接着剤では十分な固定ができない。

このような状況に対し次のポイントを検討することが必要です。

検討ポイント

① 固定方法の種類と安定性について
② サーマルインターフェースについて
③ ヒートシンクの選定について


① 固定方法の種類と安定性について

以下のような固定方法があり、それぞれ次のような特長があります。

固定方法適 性備  考
ADHESIVE Picture
熱伝導性接着剤不適性接触部の面積が小さい為、十分な接着力が得られない場合があります。

※弊社では扱っておりません。
TATE Picture
熱伝導性両面接着テープ不適性接触部の面積が小さい為、十分な接着力が得られない場合があります。
CLIP Picture
樹脂カバータイプのクリップ不適性取付時等、ハンダに悪影響を与える可能性があります。構造上ヒートシンクのサイズに制限があります。

※弊社では扱っておりません。
ZCLIP Picture
Zクリップ適性熱源中心に対し適切に荷重が掛けやすいです。

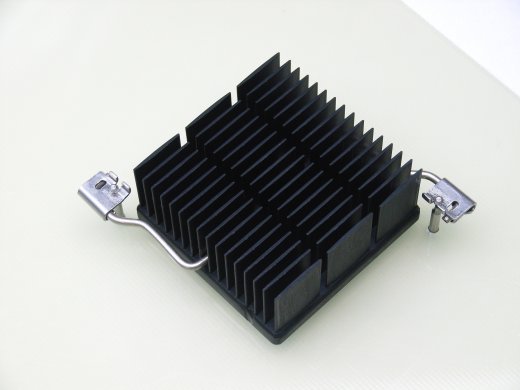

QSZ-CLIP Picture
QSZクリップ適性熱源中心に対し適切に荷重が掛けやすいです。

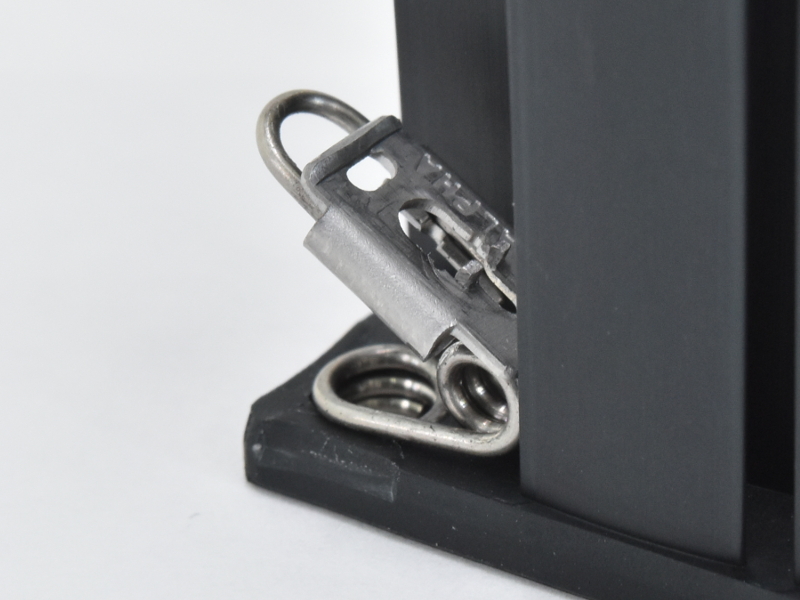

QuickSet Picture
クイックセット適性 ねじりバネとアンカーピンの組み合せによる荷重のコントロールが容易で熱源に対して安定した固定が可能です。
PIN Picture
プッシュピン適性スプリングによる荷重のコントロールが容易で熱源に対して安定した固定が可能です。
SS Picture
段付きネジ適性スプリングによる荷重のコントロールが容易で熱源に対して安定した固定が可能です。
安定性について

非常に小さな熱源にヒートシンクを設置する場合、傾いた状態で固定しようとすると 熱源に過度な負担が掛かり破損したり、発熱面との接触が不十分な状態で固定されてしまう恐れがあります。ヒートシンクにスポンジパッドを貼付けることにより、ヒートシンクの傾きを抑制することが可能です。

SP PictureSP-32-23-1-SRU Picture

トップへ戻る

② サーマルインターフェースについて

ヒートシンクと発熱体の間にサーマルインターフェース(TIM)を挟みますが、接触面積が小さい場合、TIMによる熱性能への影響度合いは大きくなります。

製 品サイズ入力熱抵抗値温度上昇
TPCM512535x35mm10W0.02℃/W0.20℃
10x10mm0.20℃/W2.00℃
TPCM712535x35mm0.01℃/W0.10℃
10x10mm0.10℃/W1.00℃
TPCM58535x35mm0.03℃/W0.30℃
10x10mm0.40℃/W4.00℃
TPCM905C35x35mm0.03℃/W0.30℃
10x10mm0.32℃/W3.20℃

* 69Kpa(10psi) 時

このような場合、出来る限り熱抵抗値の低い高性能なTIMがより効果的です。
またフェイズチェンジおよびギャップフィラーは適切な荷重を掛けて使用しないと性能を発揮しません。荷重の違いによる性能差は以下のようになります。

製 品荷 重熱抵抗値
TPCM512569Kpa(10psi)0.20°C-cm2/W
345Kpa(50psi)0.10°C-cm2/W
TPCM712569Kpa(10psi)0.10°C-cm2/W
345Kpa(50psi)0.06°C-cm2/W
TPCM58569Kpa(10psi)0.40°C-cm2/W
345Kpa(50psi)0.15°C-cm2/W
TPCM905C69Kpa(10psi)0.31 °C-cm2/W
345Kpa(50psi)0.19 °C-cm2/W

Zクリッププッシュピン段付きネジなど、荷重のコントロールができる固定方法を選択することがポイントとなります。

トップへ戻る

③ ヒートシンクの選定について
HEAT Picture

同じ発熱量であっても、小さな接触面積の発熱体を冷却することは、より困難になります。これは、ヒートシンクとの接触面積が小さいため、ヒートシンクベース面全体に熱が広がり難く、ベースサイズを拡大しても効果が薄くなるからです。

HEAT-COPPER Picture

アルファの銅埋込みヒートシンクであれば、小さな発熱体の熱をベース全体に拡散する効果があり、効率的に放熱効果を得ることが可能です。 (対応ヒートシンク)
