プッシュピン

push pin and Spring mounted
ヒートシンクと基板をプッシュピンで固定する方法で、スプリングの張力でヒートシンクを保持します。メカニカルな取付において、最もポピュラーなものの一つです。

アルファでは複数の規格プッシュピン、及びスプリングを取り揃えており、基板厚み・チップ高さ等、お客様の状況に応じて適切な荷重・圧力を加えることが可能です。

1. プッシュピンの仕様

	基板の穴径 (mm)	A (mm)	B (mm)			納期 / 見積 / 購入
PIP2.5X9	2.500	1.00	9.00	STEP	IGES	数量 − +
PIP2.5X10			10.00	STEP	IGES
PIP2.5X11			11.00	STEP	IGES
PIP2.5X12			12.00	STEP	IGES
PIP2.5X14			14.00	STEP	IGES
PIP2.5X18			18.00	STEP	IGES
PIP3.175X7.0[TH]	3.175	0.89	7.00	STEP	IGES
PIP3.175X8.5[TH]		0.89	8.50	STEP	IGES
PIP3.175X9.8[TH]		1.27	9.80	STEP	IGES
PIP3.175X11[TH]		1.27	11.00	STEP	IGES
PIP3.175X11.5		1.55	11.50	STEP	IGES
PIP3.175X13.2			13.20	STEP	IGES
PIP3.175X14.3			14.30	STEP	IGES
PIP3.175X18.8			18.80	STEP	IGES
PIP3.175X20.3			20.30	STEP	IGES

2. 特徴

代表的な取付方法

メカニカルなヒートシンクの取付では、最も代表的なものの一つで、柔軟性・信頼性があり、価格もリーズナブルです。

カスタム性

基板のレイアウト等に応じて、穴位置等のカスタム対応が可能です。

容易な取付

プッシュピンとスプリングは、ヒートシンクに組み付いた状態で出荷出来ます。取付は簡単・シンプルです。

確実な取付

プッシュピンでの取付方法は、振動・衝撃試験をクリアしています。

取付荷重の調整

プッシュピンとスプリングの組合せを変更することで、適切な荷重での取付が可能です。

高性能

グリスやフェイズチェンジ材等、高性能なサーマルインターフェースをご使用になれます。

3. スプリングの仕様・選定

規格スプリングの仕様についてはスプリング、スプリングの選定方法についてはスプリング選定をそれぞれ参照ください。

4. プッシュピンの取付方法

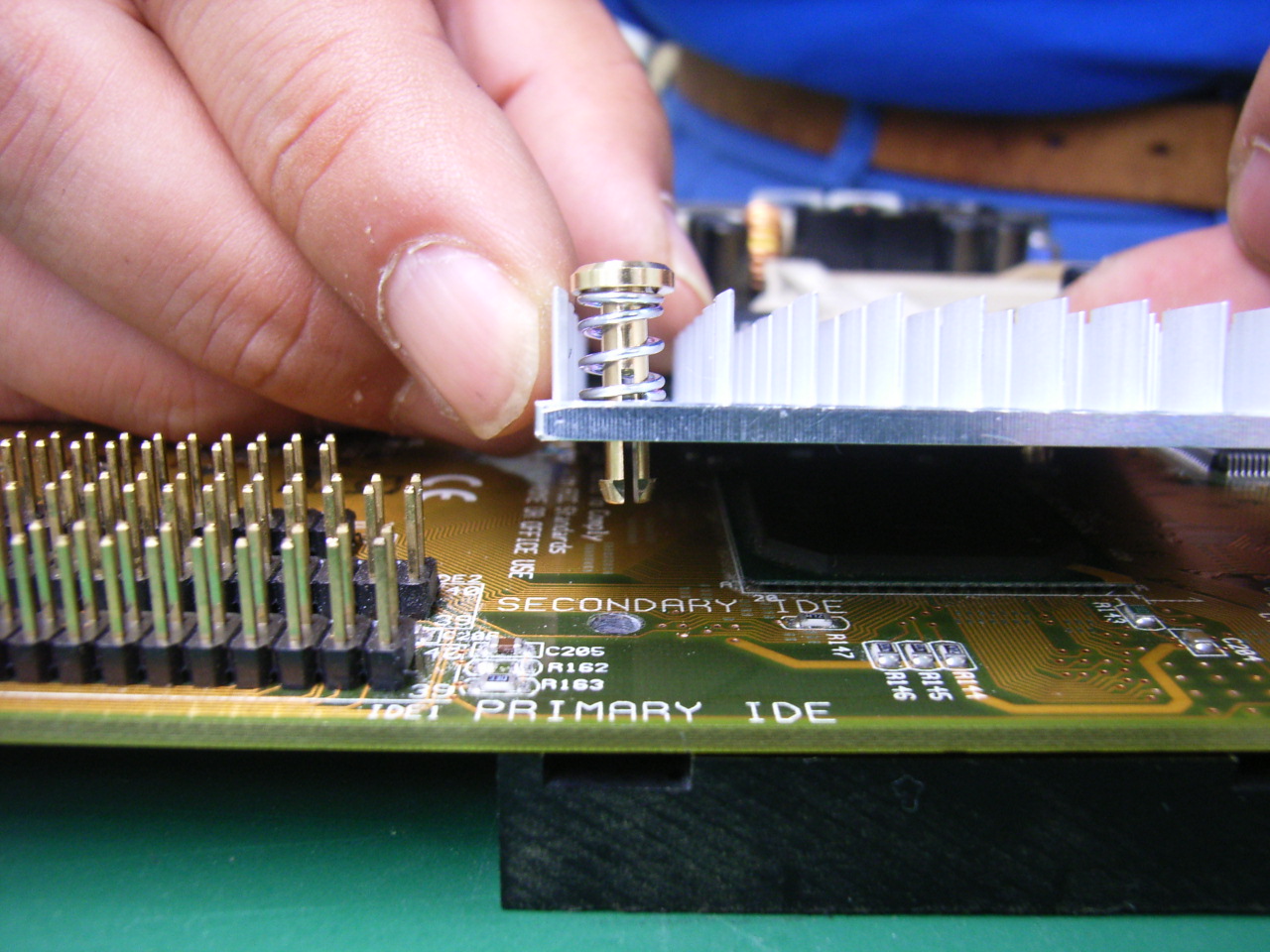

基板とヒートシンクの穴位置を揃えつつ、熱源にダメージを加えないように気を付けながら、ヒートシンクを熱源に乗せます。

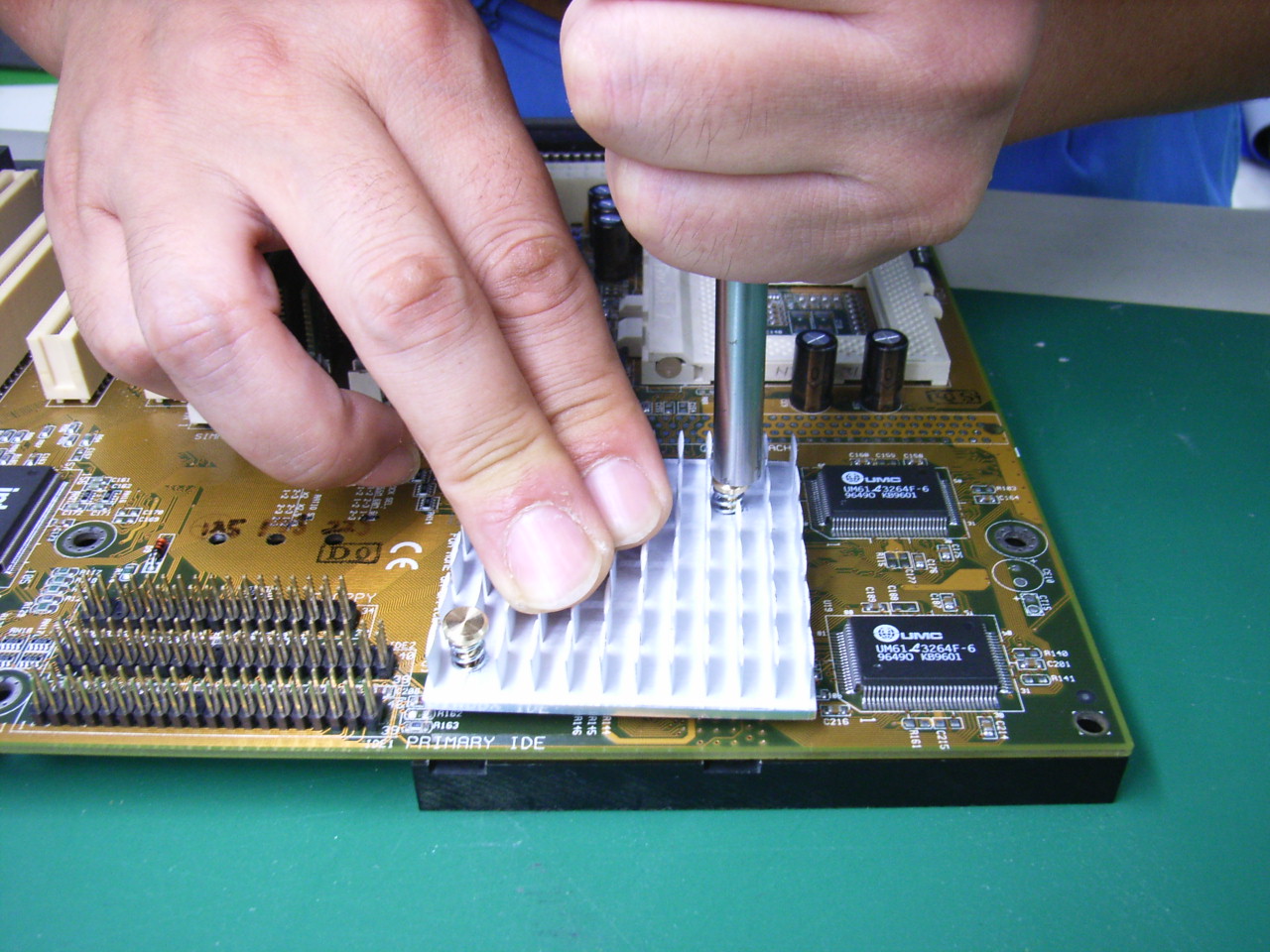

両手を使い取付けます（片手はヒートシンクを押さえ、もう片方の手でプッシュピンを固定します）。

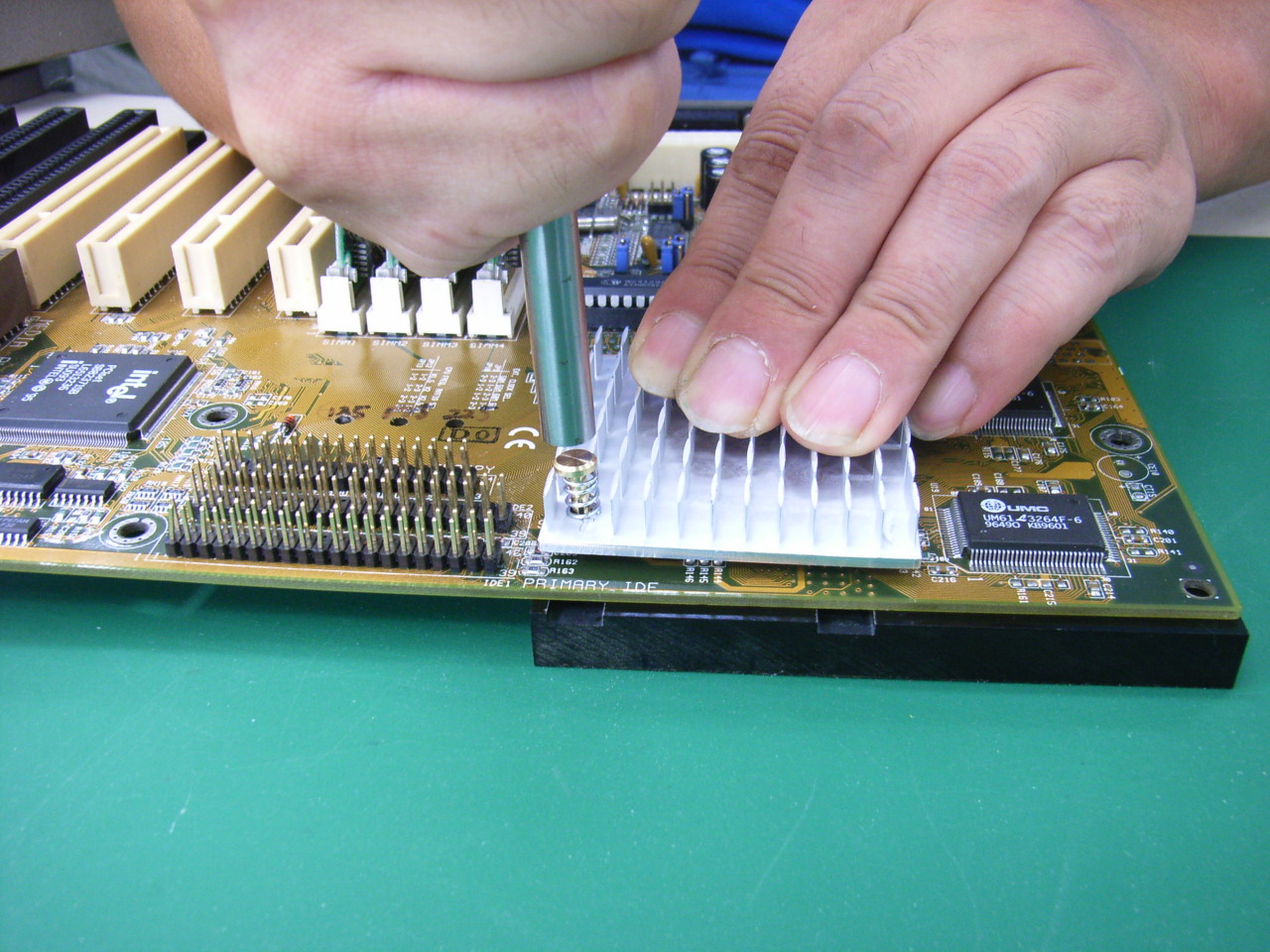

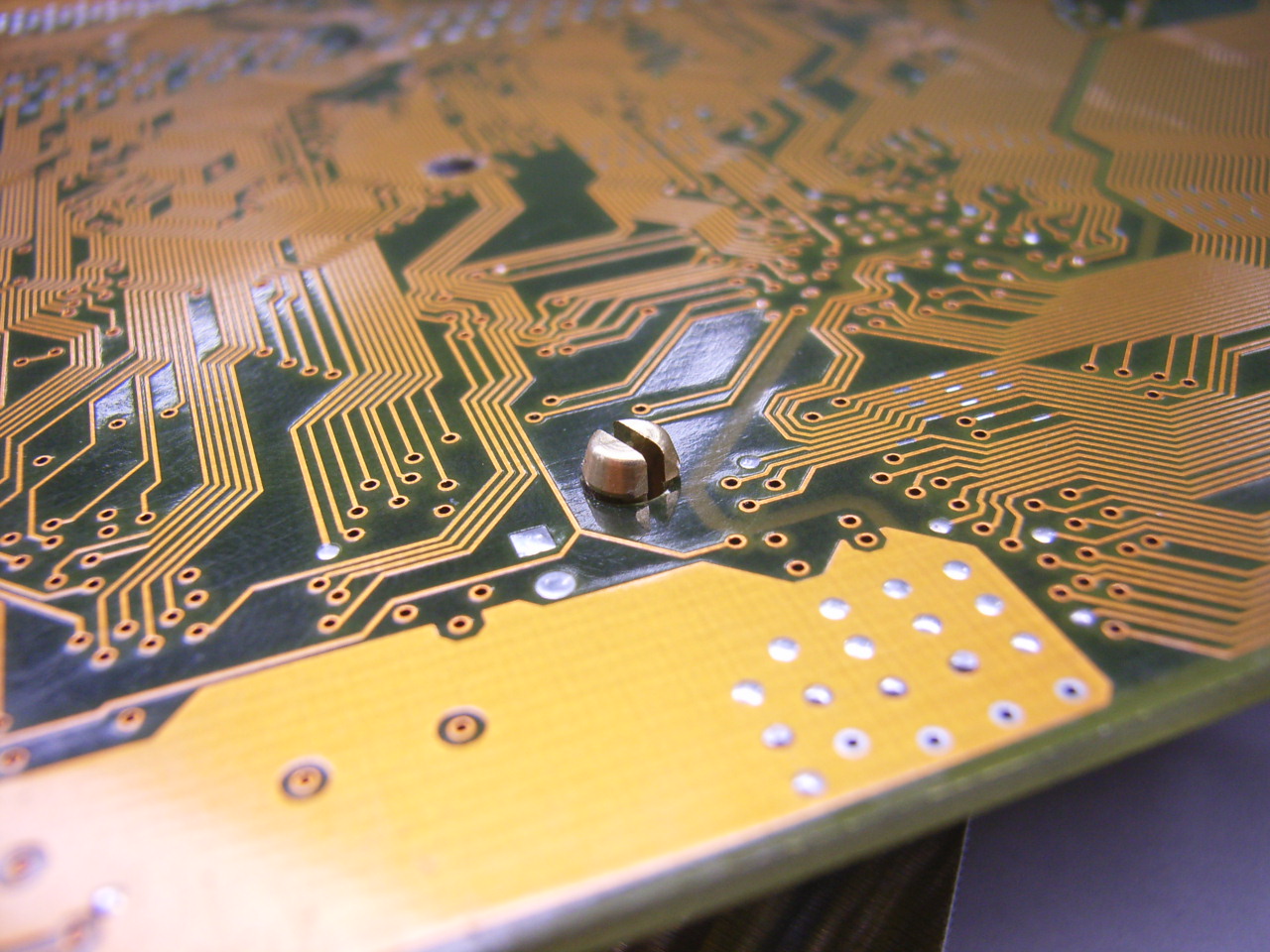

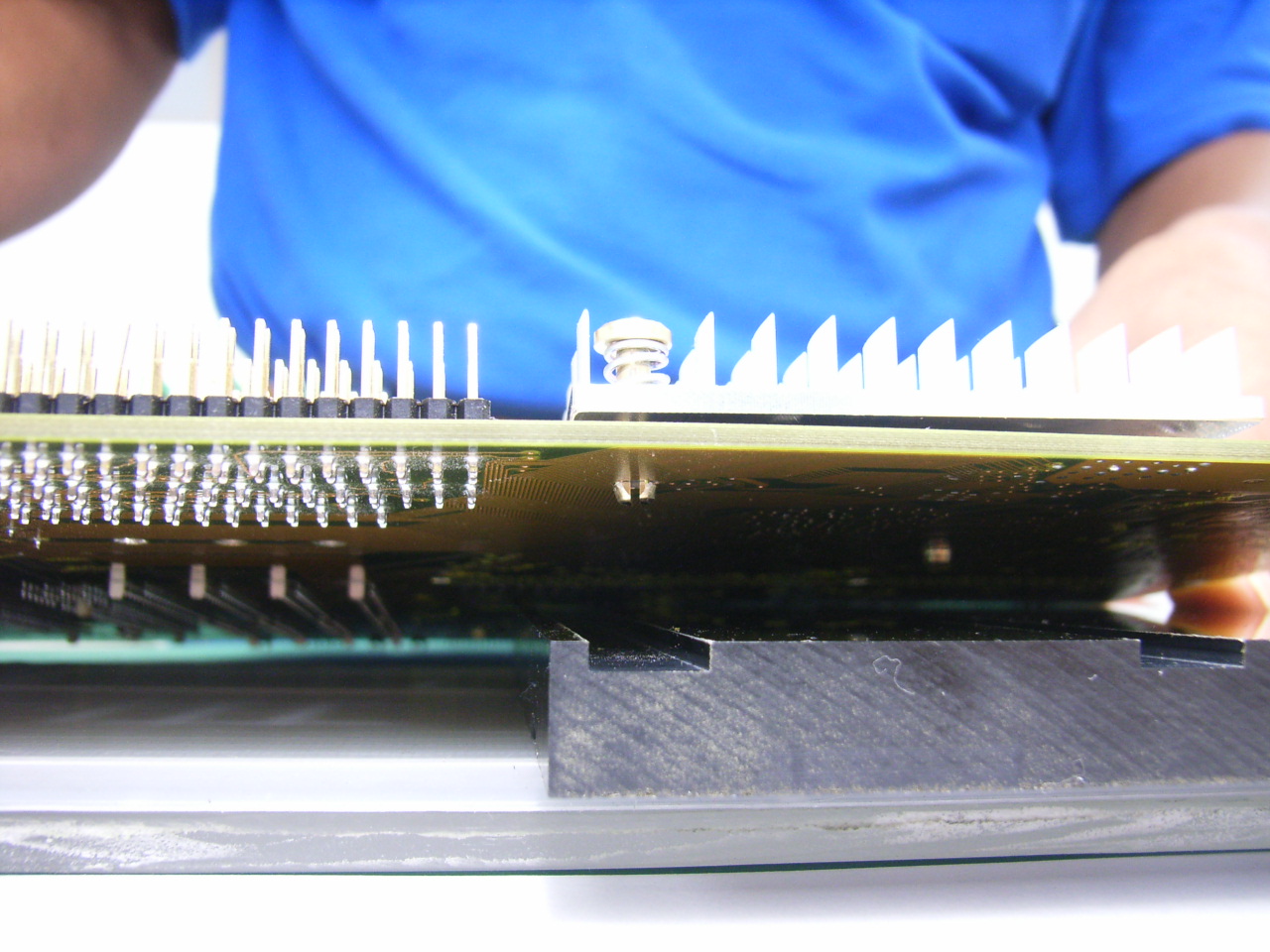

片手でヒートシンクが傾かないように押さえつつ、もう片方の手で、プッシュピンが基板を貫通するまで押し込みます。この時、過度な荷重を加えてスプリングを圧縮しすぎたり、熱源にダメージを与えたりしないよう注意してください。プッシュピンは一本ずつ取り付けます。

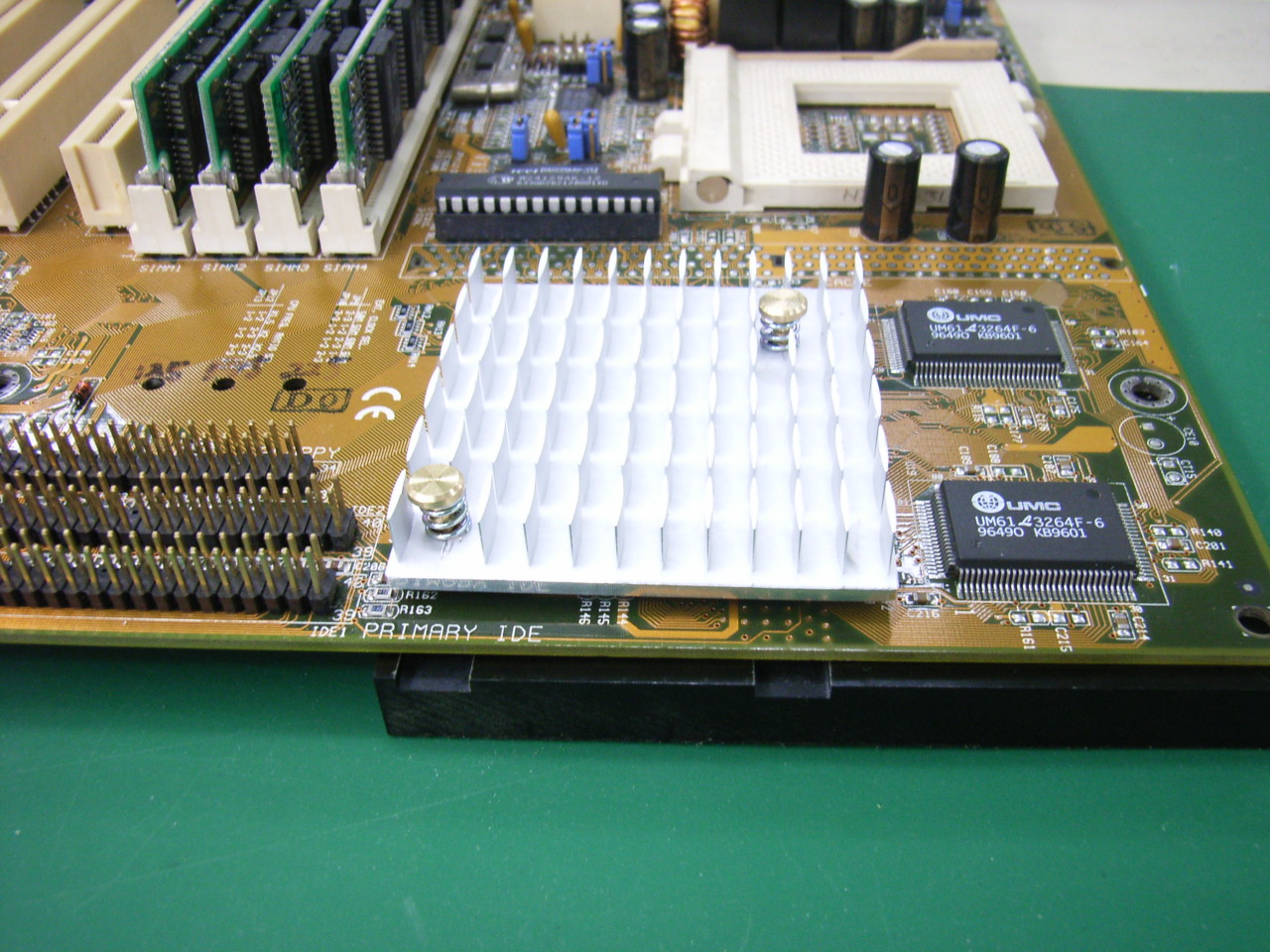

プッシュピンが2本以上の場合は、対角線上の順番に取り付けて下さい。

5. プッシュピンの取り外し方

プッシュピンを取り外すためには、必要に応じて筐体から取り外すなどして、基板の裏側へアクセスする必要があります。
基板表側からプッシュピンを優しく引っ張りつつ、基板裏側のプッシュピン先端をつまみ、すぼめます。小さいペンチ等を使うと作業しやすいですが、基板にダメージを与えないよう十分に注意してください。

取り外ししたプッシュピンは、変形している可能性がある為、再利用しないことを推奨しています。アルファではプッシュピン単体の販売も行っています（こちらから購入が可能です）。

6. プッシュピン固定用の規格ヒートシンク

アルファの規格プッシュピンを使って固定出来るヒートシンクには、下記のシリーズがあります。
