スプリング

スプリングは、ヒートシンクの固定を目的として、プッシュピン や 段付きネジ との組み合わせで使われます。
アルファでは、お客様が使用環境に応じて適切な荷重でヒートシンクを固定できるよう、代表的なスプリングを規格化しています。
これらの規格スプリングが、ご希望の仕様に合わない場合は、営業部 までお問合せください。
ヒートシンクの固定についての詳細は、 取り付け方法について をご参照ください。

Model Name:

価格・見積・購入



品名：

数量

−+

納期確認

見積依頼

購入

出荷予定日
受注後日以内

営業部に問合せ閉じる

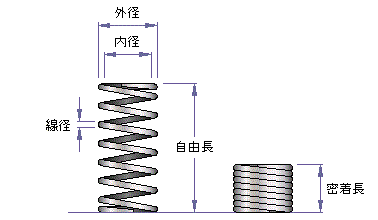

規格	外径 (mm)	線径 (mm)	内径 (mm)	自由長 (mm)	密着長 (mm)	バネ定数 N/mm [ kgf/mm ]	材質	表面処理	使用可否 note Note 規格スプリングは、プッシュピン、もしくは段付きネジとの組合せで使われます。 スプリングの内径、及びプッシュピン・段付きネジの軸径により、使用可否が変わります。 閉じる
									プッシュ ピン	段付き ネジ軸径 (φ4.20mm)	段付き ネジ軸径 (φ4.78mm)
S001YJ30	4.6	0.40	3.8	7.8	2.3	1.27 [ 0.130 ]	SWP-A	三価クロメート
S001YJ03	4.6	0.45	3.7	7.9	2.7	1.92 [ 0.196 ]	SWP-A	三価クロメート
S001YJ1B	4.6	0.45	3.7	11.2	3.3	1.35 [ 0.138 ]	SWP-A	三価クロメート
S001YJ3N	4.6	0.45	3.7	11.2	3.4	1.10 [ 0.11 ]	SUS304-WPB	なし
S001YJ04	4.6	0.55	3.5	9.7	3.9	3.49 [ 0.355 ]	SWP-A	三価クロメート
S001YJ12	4.7	0.50	3.7	11.1	3.5	1.83 [ 0.187 ]	SWP-A	三価クロメート
S001YJ1C	4.7	0.50	3.7	11.8	4.3	1.27 [ 0.129 ]	SWP-A	三価クロメート
S001YJ1D	4.8	0.55	3.7	6.4	2.9	5.19 [ 0.529 ]	SWP-A	三価クロメート
S001YJ0B	4.8	0.60	3.6	12.7	4.8	3.41 [ 0.348 ]	SWP-A	三価クロメート
S001YJ10	5.2	0.80	3.6	6.4	4.1	16.17 [ 1.649 ]	SWP-A	三価クロメート
S001YJ0G	5.2	0.65	3.9	7.8	3.9	6.16 [ 0.628 ]	SWP-A	三価クロメート
S001YJ6A	5.2	0.70	3.8	9.0	4.2	6.46 [ 0.659 ]	SWP-A	三価クロメート
S001YJ0J	5.3	0.45	4.4	11.3	3.0	1.00 [ 0.102 ]	SWP-A	三価クロメート
S001YJ1T	5.3	0.55	4.2	6.35	2.8	4.16 [ 0.42 ]	SWP-A	三価クロメート
S001YJ0T	5.3	0.55	4.2	14.3	5.7	1.59 [ 0.162 ]	SWP-A	三価クロメート
S001YJ0R	5.3	0.55	4.2	19.1	5.7	1.02 [ 0.104 ]	SUS304-WPB	なし
S001YJ0A	5.3	0.65	4.0	6.4	3.5	7.69 [ 0.784 ]	SWP-A	三価クロメート
S001YJ07	5.3	0.65	4.0	11.2	4.9	3.85 [ 0.393 ]	SWP-A	三価クロメート
S001YJ69	5.3	0.80	3.7	15.1	7.2	6.30 [ 0.642 ]	SWP-A	三価クロメート
S001YJ0Q	5.4	0.55	4.3	17.5	5.2	1.10 [ 0.112 ]	SUS304-WPB	なし
S001YJ0S	5.4	0.65	4.1	15.8	6.2	2.28 [ 0.232 ]	SUS304-WPB	なし
S001YJ3E	5.6	0.60	4.4	5.0	2.4	5.05 [ 0.510 ]	SWP-A	三価クロメート
S001YJ02	5.7	0.70	4.3	14.0	5.6	3.74 [ 0.381 ]	SWP-A	三価クロメート
S001YJ11	5.8	0.80	4.2	8.5	4.9	7.99 [ 0.815 ]	SWP-A	三価クロメート
S001YJ2R	5.9	0.70	4.5	8.0	3.6	5.58 [ 0.57 ]	SWP-A	三価クロメート
S001YJ2S	6.0	0.80	4.4	8.0	4.2	9.53 [ 0.97 ]	SWP-A	三価クロメート
S001YJ09	6.0	0.50	5.0	10.0	3.3	0.92 [ 0.094 ]	SUS304-WPB	なし
S001YJ1E	6.0	0.80	4.4	9.7	4.0	9.47 [ 0.966 ]	SWP-A	三価クロメート
S001YJ05	6.0	1.00	4.0	12.7	7.5	14.86 [ 1.515 ]	SWP-A	三価クロメート
S001YJ0W	6.1	0.75	4.6	11.2	5.3	5.04 [ 0.514 ]	SWP-A	三価クロメート
S001YJ0X	6.1	0.75	4.6	12.7	5.9	4.24 [ 0.432 ]	SWP-A	三価クロメート
S001YJ0D	6.1	0.80	4.5	7.9	3.5	11.92 [ 1.215 ]	SWP-A	三価クロメート
S001YJ08	6.1	0.80	4.5	11.2	4.5	7.66 [ 0.781 ]	SWP-A	三価クロメート
S001YJ1F	6.1	0.90	4.3	7.9	5.3	15.78 [ 1.609 ]	SWP-A	三価クロメート
S001YJ1G	6.1	0.90	4.3	19.1	9.5	5.35 [ 0.546 ]	SWP-A	三価クロメート
S001YJ06	6.2	0.65	4.9	11.2	3.4	3.49 [ 0.356 ]	SWP-A	三価クロメート
S001YJ2T	6.5	1.00	4.5	11.3	6.0	13.02 [ 1.327 ]	SWP-B	三価クロメート
S001YJ50	7.1	0.90	5.3	9.3	4.1	10.81 [ 1.102 ]	SWP-A	三価クロメート
S001YJ3B	7.2	0.80	5.6	7.0	3.5	7.62 [ 0.777 ]	SWP-A	三価クロメート
S001YJ52	7.2	0.80	5.6	8.4	3.6	6.133 [ 0.625 ]	SWP-A	三価クロメート
S001YJ3Z	7.2	0.80	5.6	11.1	4.3	4.72 [ 0.481 ]	SWP-A	三価クロメート
S001YJ2Q	7.4	0.80	5.8	12.7	4.6	4.06 [ 0.414 ]	SWP-A	三価クロメート
S001YJ1Q	7.5	0.55	6.4	14.0	2.9	0.80 [ 0.082 ]	SUS304-WPB	なし
S001YJ2A	7.6	0.70	6.2	14.0	4.4	1.78 [ 0.182 ]	SWP-A	三価クロメート
S001YJ26	7.6	0.90	5.8	14.3	6.0	4.18 [ 0.426 ]	SUS304-WPB	なし
S001YJ2G	7.7	1.00	5.7	11.0	5.7	9.01 [ 0.918 ]	SWP-A	三価クロメート
S001YJ42	7.7	1.10	5.5	12.3	6.6	12.49 [ 1.274 ]	SWP-A	三価クロメート
S001YJ2X	7.8	1.00	5.8	12.7	6.1	6.86 [ 0.699 ]	SUS304-WPB	なし
S001YJ0C	7.8	1.00	5.8	15.7	7.0	6.20 [ 0.632 ]	SWP-A	三価クロメート
S001YJ24	7.9	1.00	5.9	9.7	4.8	11.03 [ 1.125 ]	SWP-A	三価クロメート
S001YJ53	8.0	0.90	6.2	20.0	8.3	2.18 [ 0.222 ]	SUS304-WPB	なし
