LPDM54S

LPDM54S SPECIFICATION & THERMAL DATA

規格名称 :
LPDM54S-
{{boxModelName.HSHEIGHT}}
B
-
{{boxModelName.SS}}
{{boxModelName.SPR}}
{{boxModelName.TIM}}
catalog 3D CAD RoHS REACH
Step 1: ヒートシンク全高を選択
Step 2: 段付きネジ、スプリングを選択
Step 3: サーマルインターフェースを選択
ヒートシンク全高 (h)
  段付きネジ スプリング
{{INP.SSNAME}} {{INP.SPRNO}}
サーマルインターフェース

注意事項

サーマルインターフェースは、貼り付けしての納入となりますが、セパレータを剥がす際 シートが一緒に剥がれてしまうことがあります。 これはシートの特性上発生する可能性があり、貼り付けしての納入はお客様の利便性を考慮した「仮貼り付け」という位置づけでのサービスとなります。 剥がれの現象については以下の資料(項目:4)を参考に、使用前に再加圧することを推奨致します。

貼り付け納入についてはこちらをご了承頂いた上のでご利用をお願い申し上げます。

保管および使用時注意事項

  • スプリングなどの単品購入は各リンク先より行ってください。
  • スプリング選定については、技術情報-スプリングの選定を参照してください。
  • 穴位置変更等が必要な場合はオンラインカスタムサービスをご利用ください。1個から販売/最短3日出荷可能です。
段付きネジ・スプリング 選定条件(単位: mm)
チップ寸法
チップ接触面寸法
x
チップ外形寸法
x
ボード厚
取付けタイプ
Distance
ボード上 穴径
全高制限
荷重制限 (N)(kgf)(lbf)
最小
最大
使用時荷重 (N)(kgf)(lbf)
圧力 (N/mm2)(kgf/cm2)(psi)
裏面 高さ制限

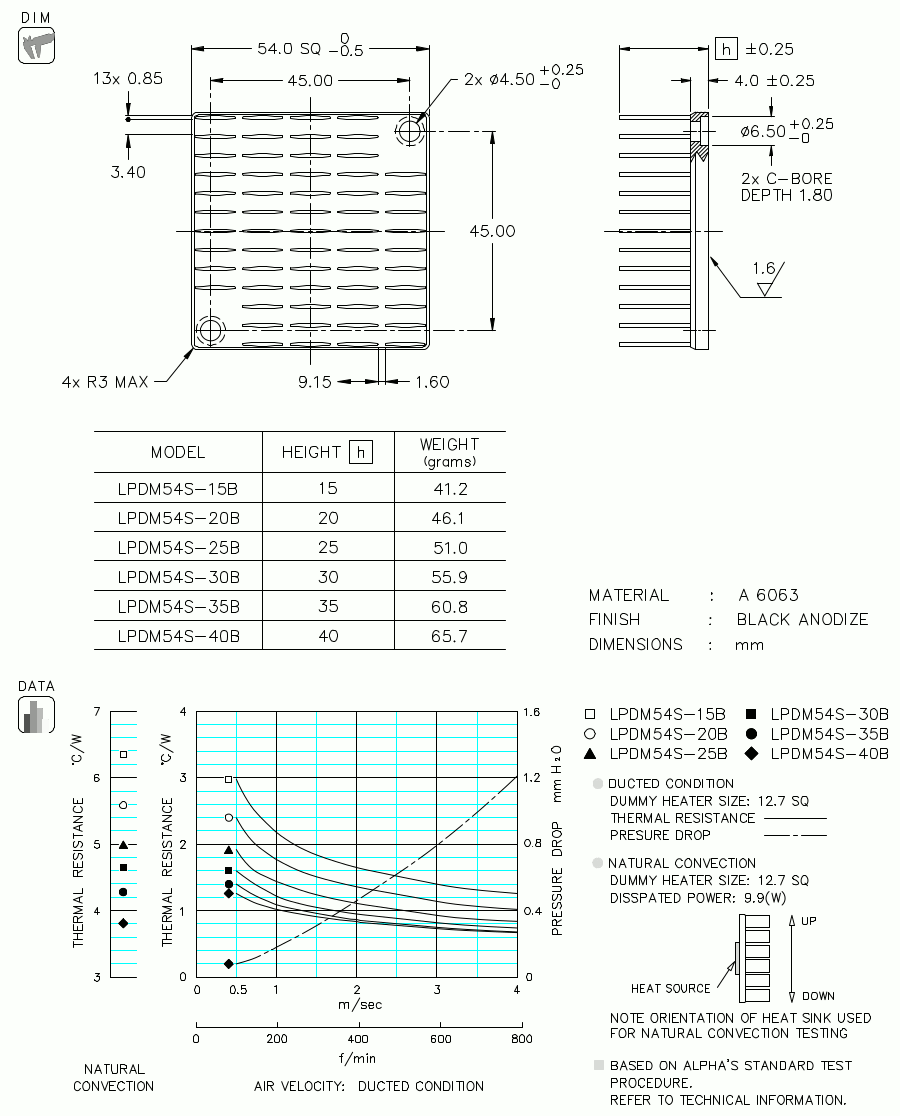

寸法・性能表 推奨キープアウトエリア

USE HEX NUTS M3x0.5

拡大表示

拡大表示

USE CUSTOM BACKING-PLATE

拡大表示

SHOULDER-SCREW/RETAINING RING E-2.5
