新しい固定用穴付ヒートシンク リリースのお知らせ
発行日:2013年12月18日
改定日:2014年07月04日

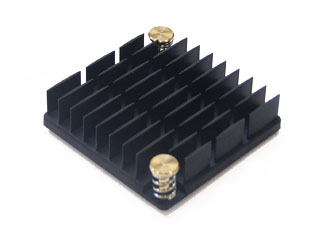

固定用穴付ヒートシンク 固定用穴付ヒートシンク

新しい固定用穴付ヒートシンク を発表いたします。

新しい「固定用穴付ヒートシンク」は、プッシュピンとスプリングを使用し簡単に取付け可能な従来の固定用穴付ヒートシンクに座ぐりを追加したものです。
座ぐりが追加されることにより、スプリングのたわみに余裕ができ、今まで全高制限等で使用できなかった狭い環境においても、使用できるようになりました。
PCIボードへの実装など、限られた高さ制限の中で、信頼性のあるメカニカルな取付けが実現可能です。
また、従来の固定用穴付ヒートシンクに比べ、価格も6~13%ほど下がりました。
フィンパターンは従来のLPDUBシリーズをベースとし、各フィンパターン毎に異なるベースサイズ、全高違いの製品を用意しました。
また、プッシュピンおよびスプリング も豊富に取り揃えており、ボード厚やチップサイズといった使用条件に応じて、常に最適な熱対策・固定環境を提供することが可能です。

性能等、詳細はオンラインカタログの 固定用穴付ヒートシンク をご覧ください。

今回新たに追加された規格

規格名称ベースサイズ (mm)全高 (mm)製品概要
LCBM 40 x 40
45 x 45
50 x 50
54 x 54
60 x 60
7, 10, 15, 20 無風・低速環境用モデル
LCBH 無風・低速環境用モデル
(LCBMのフィン方向違い)
UCBM 0.55mm厚フィンを搭載した強制空冷の高性能モデル
UCBH 0.55mm厚フィンを搭載した強制空冷の高性能モデル
(UCBMのフィン方向違い)
