UBM54S SPECIFICATION & THERMAL DATA

Attachment chart msk
基板厚さ
(mm)
(in)
チップ高さ
(mm)
(in)
チップ接触面寸法 正方形
x
(mm)
x
(in)
チップ外形寸法 正方形
x
(mm)
x
(in)
入力単位 切替
取り付けタイプ ()
ss
mm
(in)
ss
(mm)
(in)
mm
in
ss
(mm)
(in)
詳細設定
mm
in

-
最小取付け圧力は 5(psi)です。
%
-
%
mm
Shoulder Screw Attachment
mm
mm
ヒートシンク全高 mm
ベース厚 mm
x mm
※ 段付きネジ、スプリングの組み合わせによる価格差はありません。
 使用時荷重 段付ネジスプリング バネ定数
N/mmlbf/in

mm

mm

%
圧力
mmin
NkgfN/mm2kgf/cm2psi
規格名称 :
UBM54S-
B
-



Close
品名:
数量
catalog3D CADRoHSREACH
Step 1: ヒートシンク全高を選択
Step 2: 段付きネジ、スプリングを選択
Step 3: サーマルインターフェースを選択
ヒートシンク全高 (h)
 段付きネジスプリング
サーマルインターフェース

注意事項

サーマルインターフェースは、貼り付けしての納入となりますが、セパレータを剥がす際 シートが一緒に剥がれてしまうことがあります。 これはシートの特性上発生する可能性があり、貼り付けしての納入はお客様の利便性を考慮した「仮貼り付け」という位置づけでのサービスとなります。 剥がれの現象については以下の資料(項目:4)を参考に、使用前に再加圧することを推奨致します。

貼り付け納入についてはこちらをご了承頂いた上のでご利用をお願い申し上げます。

保管および使用時注意事項

  • スプリングなどの単品購入は各リンク先より行ってください。
  • スプリング選定については、技術情報-スプリングの選定を参照してください。
  • 穴位置変更等が必要な場合はオンラインカスタムサービスをご利用ください。1個から販売/最短3日出荷可能です。

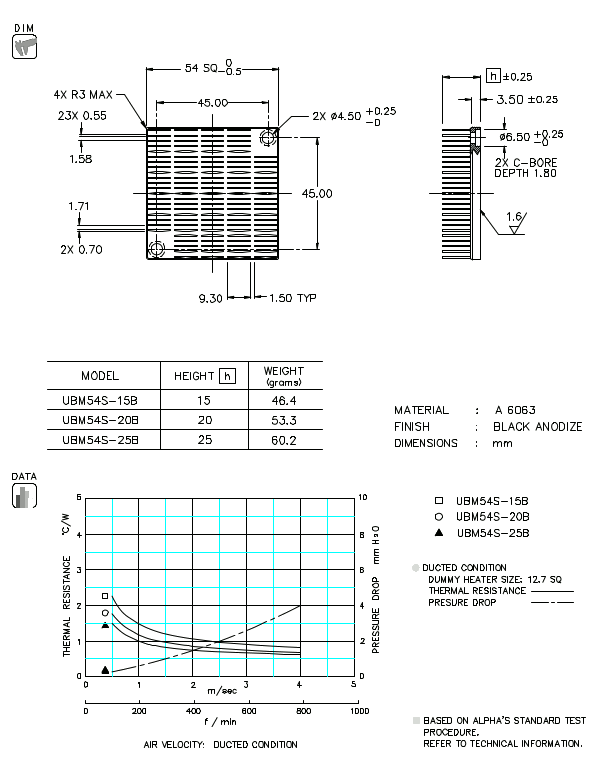

寸法・性能表推奨キープアウトエリア

USE HEX NUTS M3x0.5

拡大表示

拡大表示

USE CUSTOM BACKING-PLATE

拡大表示

SHOULDER-SCREW/RETAINING RING E-2.5
