サーマルシート・グリス

TITLE Thermal Interface Material Picture
サーマルシート・グリス
thermal interface with heatsink

ヒートシンクと発熱体の接触面にある小さな隙間や凹凸を埋め、効率よく熱をヒートシンクに伝えるために使われます。 アルファでは、複数のサーマルシートを、様々なサイズで取り揃えております。用途に応じてご選択ください。

*ヒートシンクの固定を目的としたものではありません。固定を目的としたサーマルシートをお探しのお客様は、 熱伝導性両面接着テープ をご参照下さい。

1. フェイズチェンジシートの仕様

一定の温度(約50°)に達すると軟化し、ヒートシンクと発熱体の間のエアーギャップを埋めます。
ギャップフィラー両面接着テープ に比して高い性能を発揮します。両面に僅かに粘着性があります。
アルファでは、下記の規格にないマテリアルも取り扱います。詳細は営業部にお問い合わせ下さい。

RoHS REACH
メーカー・
製品仕様
使用温度 (degC) 熱抵抗 (degC-cm2/W) 厚み 熱伝導率 比重
TPCM5125 TPCM5125 Picture Laird Technologies
#Tpcm 5125

Gray -40 to +125 0.20 (@10psi) 0.125(mm)
[.005"]
5.3 W/mK 2.60
規格名:
TPCM5125
{{MODELNAME['TPCM5125']}}
pdf img

TPCM5125-EB (Eighth Brick)
TPCM5125-QB (Quarter Brick)
TPCM5125-HB (Half Brick)

TPCM7125 TPCM7125 Picture Laird Technologies
#Tpcm 7125

Gray -40 to +125 0.10 (@10psi) 0.125(mm)
[.005"]
7.5 W/mK 2.50
規格名:
TPCM7125
{{MODELNAME['TPCM7125']}}
pdf img

TPCM7125-EB (Eighth Brick)
TPCM7125-QB (Quarter Brick)
TPCM7125-HB (Half Brick)

保管および使用時 注意事項
2. ギャップフィラーの仕様

素材が比較的厚めで柔らかい為、ヒートシンクと発熱体の間の比較的大きな凹凸を埋めます。
一つのヒートシンクで複数の熱源を冷却する時にも使われます。
アルファでは、下記の規格にないマテリアルも取り扱います。詳細は営業部にお問い合わせ下さい。

RoHS REACH
メーカー・
製品仕様
使用温度 (degC) 熱抵抗 (degC-in2/W) 厚み 熱伝導率 比重
PG80B-0.5 PG80B-1 Picture Fujipoly
#PG80B
Red -40 to +150 0.09 (@14.5psi) 0.50(mm) [.020"] 8 W/mK 3.30
規格名:
PG80B-0.5
{{MODELNAME['PG80B-0.5']}}
PG80B-1 PG80B-1 Picture Fujipoly
#PG80B
Red -45 to +150 0.14 (@ 14.5psi) 1.00(mm) [.040"] 8 W/mK 3.30
規格名:
PG80B-1
{{MODELNAME['PG80B-1']}}
PG80B-1.5 PG80B-1 Picture Fujipoly
#PG80B
Red -40 to +150 0.19 (@14.5psi) 1.50(mm) [.059"] 8 W/mK 3.30
規格名:
PG80B-1.5
{{MODELNAME['PG80B-1.5']}}
PG80B-2 PG80B-1 Picture Fujipoly
#PG80B
Red -40 to +150 0.22 (@14.5psi) 2.00(mm) [.078"] 8 W/mK 3.30
規格名:
PG80B-2
{{MODELNAME['PG80B-2']}}
SF10-1 SF10-1 Picture Laird Technologies
#SF10
Grey -45 to +125 0.04 (@ 30psi) 1.00(mm) [.040"] 10 W/mK 3.70
規格名:
SF10-1
{{MODELNAME['SF10-1']}}
T-FLEX640 T-FLEX640 Picture Laird Technologies
#TFlex 640
Blue-Violet -45 to +200 0.85 (@ 30psi) 1.00(mm) [.040"] 3 W/mK 1.30
規格名:
T-FLEX640
{{MODELNAME['T-FLEX640']}}
T-PLI210 T-PLI210 Picture Laird Technologies
#Tpli 210A1FG

Rose -45 to +200 0.15 (@ 30psi) 0.25(mm) [.010"] 6 W/mK 1.40
規格名:
T-PLI210
{{MODELNAME['T-PLI210']}}
pdf img

T-PLI210-EB (Eighth Brick)
T-PLI210-QB (Quarter Brick)
T-PLI210-HB (Half Brick)

T-PLI220 T-PLI220 Picture Laird Technologies
#Tpli 220A1
Blue -45 to +200 0.25 (@ 30psi) 0.50(mm) [.020"] 6 W/mK 1.40
規格名:
T-PLI220
{{MODELNAME['T-PLI220']}}
3. サーマルグリスの仕様

グリスは伝導性が高く、性能が圧力に依存しにくい性質があり、低圧力下でも高い性能を発揮します。
2点ともシリコーンオイルベースのオイルコンパウンドです。

RoHS REACH
メーカー・製品仕様 使用温度 (degC) 熱伝導率 比重 重量
YG6260-5 YG6260 Picture モメンティブ・パフォーマンス・
マテリアルズ (旧 GE東芝シリコーン)

#YG6260
White -50 to +150 0.84 W/mK 2.3 5 g
G751-1 G751 Picture 信越化学工業
#G751
Gray -50 to +120 4.5 W/mK 2.5 1 g
4. サーマルシート・グリスの性能比較試験

現在、市場には様々な サーマル・インターフェース・マテリアル(以下 TIM ) が存在しますが、性能・コスト・作業性・使用環境 (荷重状況、厚み)などに合わせ、適切な製品を選択する必要があります。
TIM の性能を表すのに「熱抵抗値(サーマルインピーダンス):℃・in^2/W」がありますが、そのカタログ値は各メーカーそれぞれの 環境における試験値であり、製品間の比較や、実環境における性能予測に使うことはできません。そこで弊社では、現在、規格品として 販売している TIM について、実環境に近い同一の条件下でその性能を評価し、比較しました。 TIM 選定における参考データとしてご参照ください。

サーマルシート・グリスの性能比較試験

5. サーマルシートのカスタマイズについて

お客様の希望に応じて、サーマルシートのカスタマイズや、ヒートシンクへの貼付けも受け付けています。
問い合わせ窓口よりEメールにて、下記の情報をお送りください(差し支えなければ図面の添付をお願いします)。
2営業日以内にご返信します(問題が無ければお見積りをお送りします)。

  • 会社名:
  • ご担当者様お名前:
  • 電話番号:
  • 見積り数量:
  • ベースとなるサーマルシート:
  • 希望のシートサイズ:

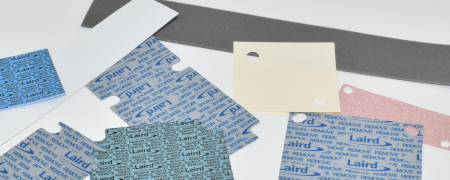

Customized thermal tape
