LPDL45 SPECIFICATION & THERMAL DATA

Attachment chart
入力単位 切り替え
ボード厚さ
mm
in
PCB の厚さを入力してください。
チップ高さ
mm
in
PCB からヒートシンク接触面までの高さを入力してください。
チップ接触面寸法
x mm
x in
詳細設定
Attachment chart
ヒートシンク全高 mm
ベース厚 mm
mm
mm
x mm
mm
in
-
%
-
%
※ プッシュピン、スプリングの組み合わせによる価格差はありません。
 使用時荷重 プッシュピンスプリングバネ定数
[ N/mm ]

[ mm ]

[ mm ]

[ % ]
圧力
N[ kgf ]N/mm2[ kgf/cm2 ][ psi ]
規格名称 :
LPDL45-
-



Close
品名:
数量
catalog3D CADRoHSREACH
Step 1: ヒートシンク全高を選択
Step 2: 基板の穴径を選択
Step 3: プッシュピン、スプリングを選択
Step 4: サーマルインターフェースを選択
ヒートシンク( 全高 h )
基板穴径
 プッシュピンスプリング
サーマルインターフェース
注意事項

サーマルインターフェースは、貼り付けしての納入となりますが、セパレータを剥がす際 シートが一緒に剥がれてしまうことがあります。 これはシートの特性上発生する可能性があり、貼り付けしての納入はお客様の利便性を考慮した「仮貼り付け」という位置づけでのサービスとなります。 剥がれの現象については以下の資料(項目:4)を参考に、使用前に再加圧することを推奨致します。
貼り付け納入についてはこちらをご了承頂いた上のでご利用をお願い申し上げます。

保管および使用時注意事項

  • プッシュピン、スプリングなどを単品購入する場合は各リンク先より行ってください。
  • ヒートシンクの追加工 (サイズ変更、 穴位置変更 など) が必要な場合、 詳細情報をお送りください。

    1個から販売/最短3日出荷可能です。

    こちらの製品は、オンラインでは追加工を受け付けておりませんが、追加工のリクエスト自体は受け付けております。

    問い合わせ窓口よりEメールにて、下記の情報をお送りください。
    (差し支えなければ図面の添付をお願いします。)

    2営業日以内にご返信します。(問題が無ければ図面とお見積りをお送りいたします。)

            会社名:
            ご担当者様お名前:
            電話番号:
            見積数量:
            ベースとなるヒートシンク:
            追加工内容:

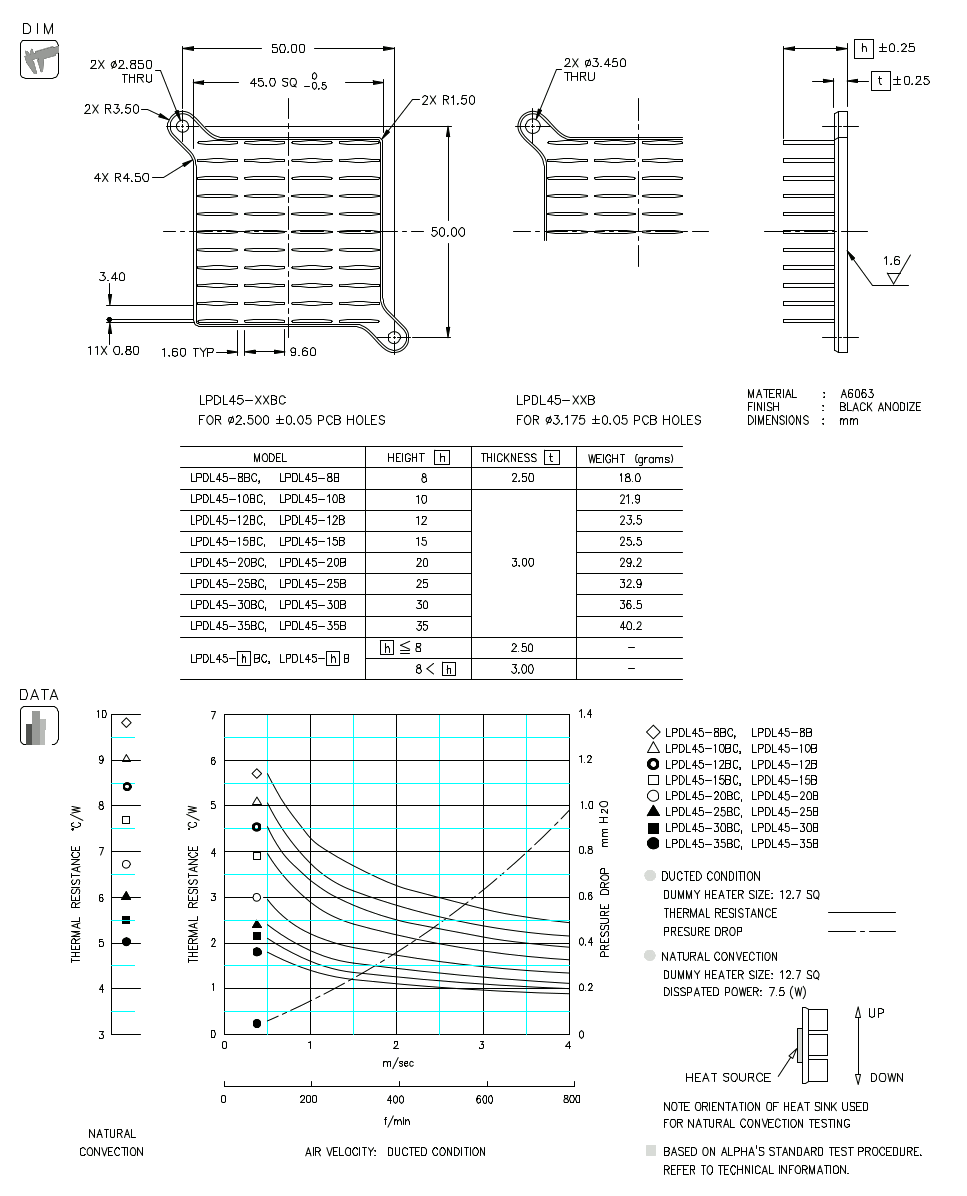

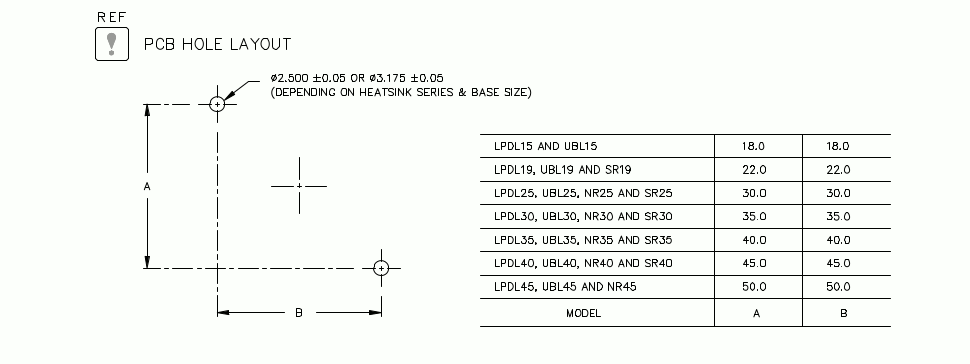

寸法・性能表推奨キープアウトエリア
