QTLH40

パスワードの桁数が短いです。
お手数ですが、パスワードの再設定をお願いします。

無効なパスワードです。
パスワードをお忘れの方は、パスワードの再設定をお願いします。

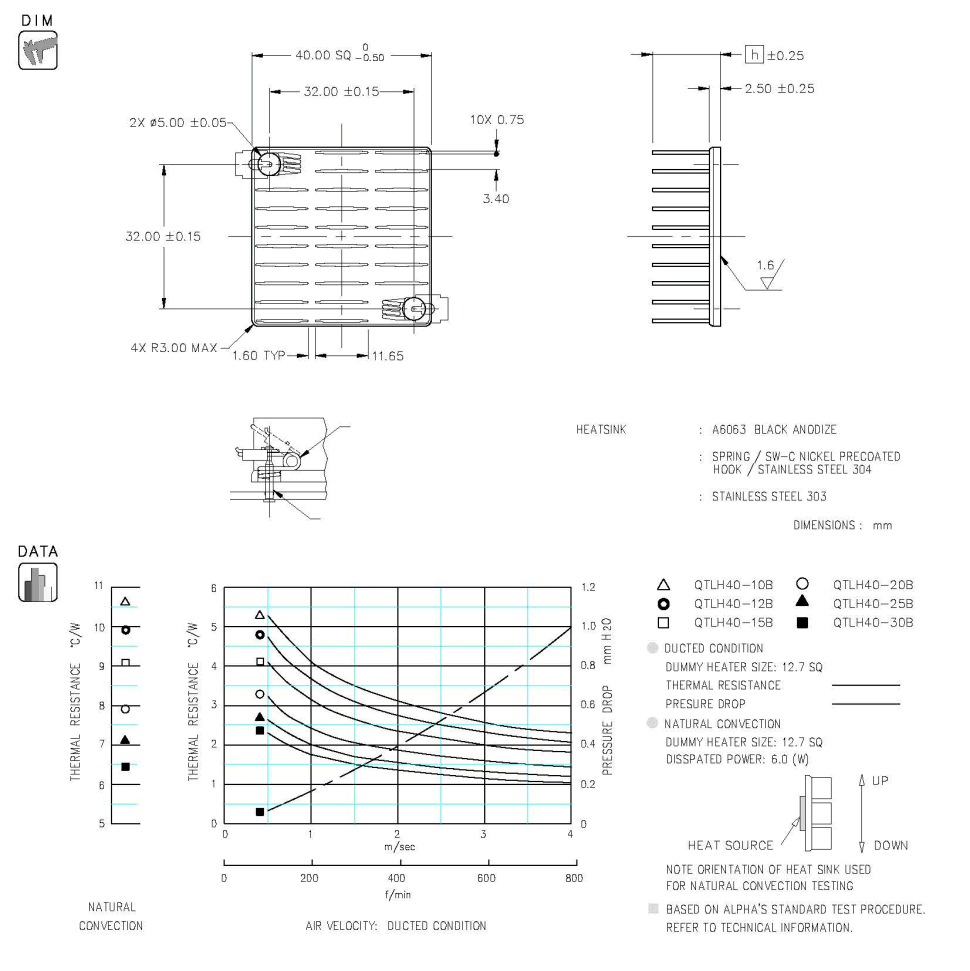

QTLH40 SPECIFICATION & THERMAL DATA

営業部に問合せ

チップ高さチップ接触面寸法チップ外形寸法ボード厚さ全高制限

※ ボード上の穴径 φ1.80±0.05 mm に対応

入力単位切り替え

mm/kgfinch/lbf

ボード厚さ	mm in	PCB の厚さを入力してください。
チップ高さ	mm in	PCB からヒートシンク接触面までの高さを入力してください。
チップ接触面寸法	正方形 x mm チップ接触面寸法を確認してください。 x in

チップ高さチップ接触面寸法チップ外形寸法基板厚さ全高制限

最小取付圧力について

サーマルインターフェースの熱抵抗性能は取付け圧力に依存します。 5 psi 以下での取付け圧力においては、圧力に依存しにくいサーマルグリースの使用を推奨いたします。

規格名称 :

QTLH40-

B

-

出荷予定日
受注後日以内

Step 1: ヒートシンク全高を選択

ヒートシンク (全高 h )	重量
10 mm	14.4 g
12 mm	15.4 g
15 mm	16.9 g
20 mm	19.4 g
25 mm	21.8 g
30 mm	24.3 g
全高選択	--- g

	ねじりバネ	アンカー

サーマルインターフェース

サーマルインターフェース不要

注意事項

サーマルインターフェースは、貼り付けしての納入となりますが、セパレータを剥がす際シートが一緒に剥がれてしまうことがあります。これはシートの特性上発生する可能性があり、貼り付けしての納入はお客様の利便性を考慮した「仮貼り付け」という位置づけでのサービスとなります。剥がれの現象については以下の資料（項目：4）を参考に、使用前に再加圧することを推奨致します。
貼り付け納入についてはこちらをご了承頂いた上のでご利用をお願い申し上げます。

保管および使用時注意事項

ヒートシンク・ねじりバネは単品販売しておりません。
アンカー、サーマルインターフェースを単品購入する場合は各リンク先より行ってください。
ヒートシンクの追加工 (サイズ変更、穴位置変更など) が必要な場合、詳細情報をお送りください。
1個から販売/最短３日出荷可能です。
こちらの製品は、オンラインでは追加工を受け付けておりませんが、追加工のリクエスト自体は受け付けております。
問い合わせ窓口よりEメールにて、下記の情報をお送りください。
（差し支えなければ図面の添付をお願いします。）
２営業日以内にご返信します。（問題が無ければ図面とお見積りをお送りいたします。）
```
  会社名：
  ご担当者様お名前：
  電話番号：
  見積数量：
  ベースとなるヒートシンク：
  追加工内容：

```

当シリーズは、穴位置などの変更が可能です。カスタム品をご希望のお客様は、ベースとなるヒートシンクの品番と、カスタム内容を営業部までご連絡ください。
