ヒートシンク接合品

パスワードの桁数が短いです。
お手数ですが、パスワードの再設定をお願いします。

無効なパスワードです。
パスワードをお忘れの方は、パスワードの再設定をお願いします。

規格名称 : 未定の項目があります

シリーズ

幅 (W)

長さ (L)

全高 (H)

表面処理

標準の表面処理は黒アルマイトです。仕上り例はこちらを参照してください。

表面処理	特徴
黒アルマイト	非電導性耐腐食性に優れる
白アルマイト	非電導性耐腐食性に優れる
三価クロメート	電導性耐腐食性に優れる表面に傷が付きやすい
表面処理無し	電導性安価で単納期表面に傷が付きやすい僅かな変色等、外観のバラつきあり

※三価クロメートと表面処理無しは、EMI対策品として使用される場合があります。
また、処理時の状況により、仕上がり、色味が異なる場合がございます。
詳細については、こちらをご覧ください。

標準の表面処理は黒アルマイトです。仕上り例はこちらを参照してください。

表面処理	特徴
黒アルマイト	非電導性耐腐食性に優れる
白アルマイト	非電導性耐腐食性に優れる
三価クロメート	電導性耐腐食性に優れる表面に傷が付きやすい
表面処理無し	電導性安価で単納期表面に傷が付きやすい僅かな変色等、外観のバラつきあり

単位：ｍｍ

出荷予定日
受注後日以内

規格名：

推奨サイズの場合

数量	1 ～	3 ～	5 ～	10 ～	30 ～	50 ～	100 ～	200 ～
2個接合品	24,558 円	10,258 円	7,398 円	5,253 円	3,823 円	3,537 円	2,990 円	お見積り
4個接合品	27,666 円	13,365 円	10,505 円	8,360 円	6,930 円	6,644 円	5,787 円	お見積り

推奨サイズ以外の場合

数量	1 ～	3 ～	5 ～	10 ～	30 ～	50 ～	100 ～	200 ～
2個接合品	25,108 円	10,762 円	7,726 円	5,452 円	3,934 円	3,632 円	3,071 円	お見積り
4個接合品	28,766 円	14,373 円	11,161 円	8,758 円	7,152 円	6,833 円	5,950 円	お見積り

穴、ネジ穴、段差加工など追加工必要な場合は、追加工内容がわかる図面・スケッチを添付の上、Eメールでご連絡ください。お見積りいたします。

摩擦攪拌接合(FSW)によって接合した製品です。FSW 詳細はヒートシンク接合サービスへ

製品仕様

HS連結個数	W(mm)	L(mm)	H(mm)	N	M
W,Lなどの寸法を入力願います。

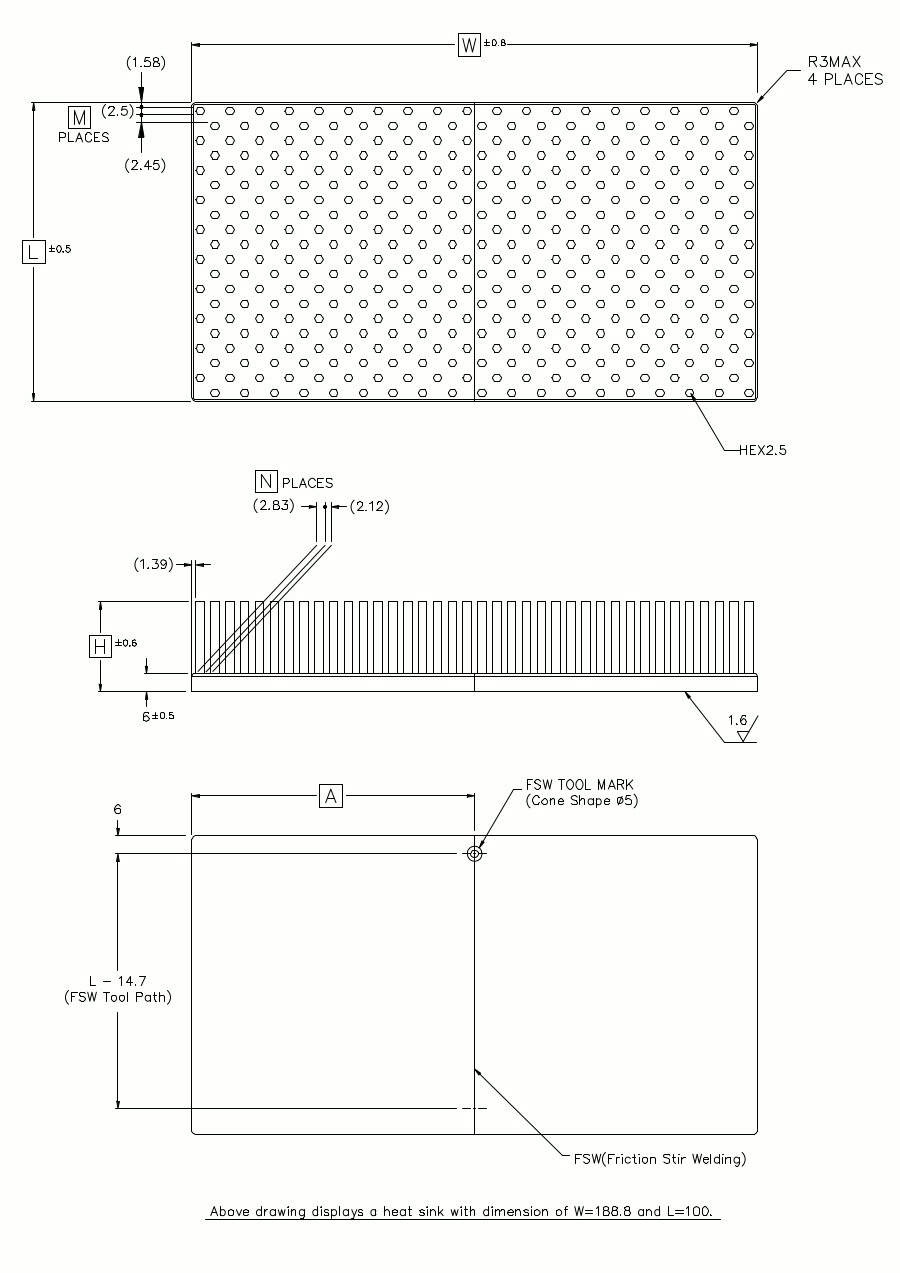

幅方向２連結

100 < W ≤ 188.8

L ≤ 100

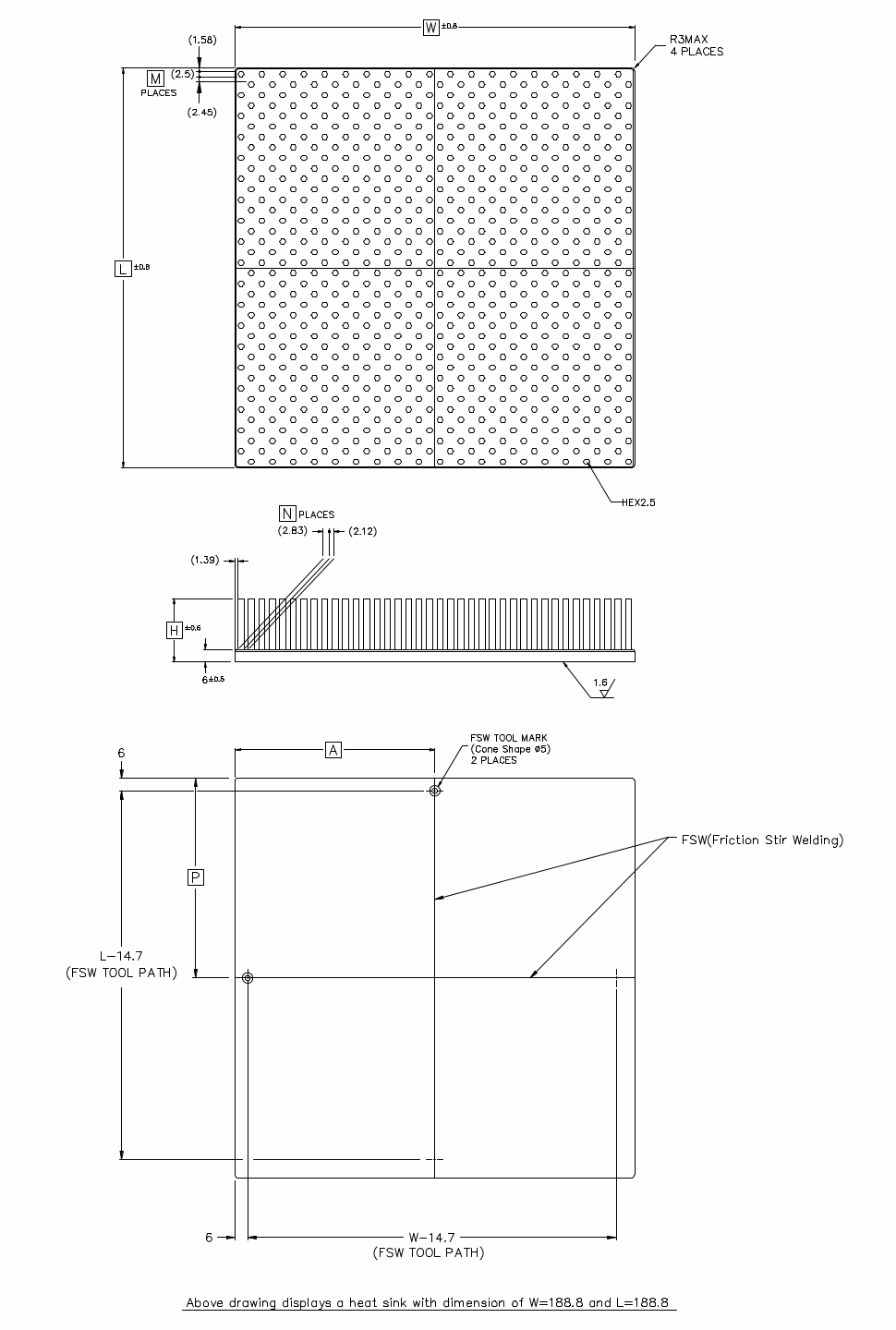

幅方向２連結、長さ方向２連結

100 < W ≤ 188.8

100 < L ≤ 188.8
