TITLE OTHERS Picture
スポンジパッド バッキングプレート

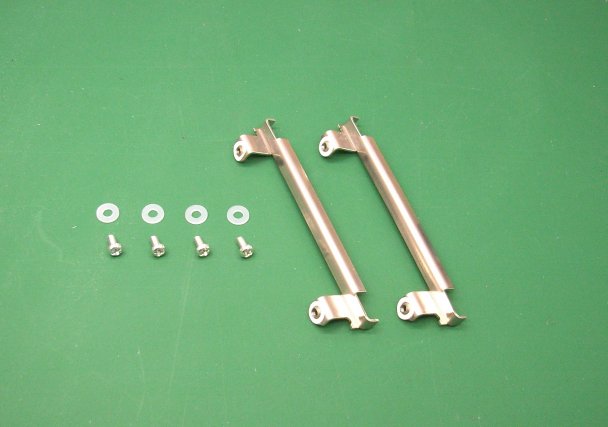

取付金具
クリップ インテークカバー

スポンジパッド

ヒートシンクが傾いて取り付けられることを抑制します。
使用例についてはこちらをご参照ください。

規 格 サイズ mm 厚み mm UL カタログ 詳 細
SP7
SP7 Picture ø7(x8個) 2.135 スポンジ :
UL94HF-1

接着剤 :
-
catalog
PDF
  • 物性
密度 : 0.180g/cm³
硬度 : 10度(cタイプ)
25%圧縮荷重 : 0.029~0.058MPa

  • 片面接着タイプ
SP-7-1-SRU
SP-7-1-SRU Picture ø7(x8個) 1.150 スポンジ :
UL94HBF

接着剤 :
UL94VTM-0
catalog
PDF
  • 物性
密度 : 0.4g/cm³
25%圧縮荷重 : 0.015MPa

  • 片面接着タイプ
SP-32-23-1-SRU
SP-32-23-1-SRU Picture □32(□23) catalog
PDF

バッキングプレート

規格 穴ピッチ(mm) 対応
ヒートシンク
図面 詳細
BPL-80
70x70 LPD80S

UB80S
catalog
DXF


catalog
PDF
下記部品が組み付けされています。
  • 絶縁シート
  • M3貫通スタンドオフ4箇所
BPL-90
80x80 LPD90S

UB90S
catalog
DXF


catalog
PDF
BPL-100
90x90 LPD100S

UB100S
catalog
DXF


catalog
PDF

トップへ戻る

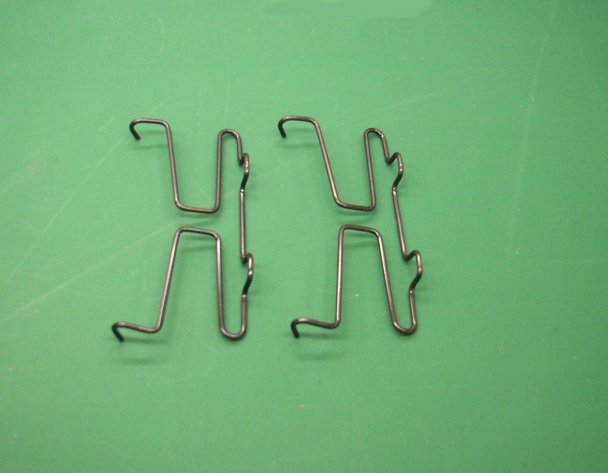

クリップ類 (規格名をクリックすると、画像が表示されます)

規 格 対応ソケット 対応ヒートシンク・詳細
CL57G
ソケット5, 7, 370, 462 用 PAL6030/35,P5060L/W
CL57GT
ソケット 370 用 PAL6030/35 (Scoket370+FC-PGA2)
CL57H2
ソケット5, 7, 370, 462 用 PEP66 ('02.11.15以降)
CL57HT
ソケット 370 用 PEP66 (Scoket370+FC-PGA2)
CL57L1
ソケット 370, 462 用 PAL153,U60/U60C (FC-PGA),PAL14(FC-PGA2)
CL57LT
ソケット 370 用 UBC60/UB60,U60/U60C/
PAL153 (Scoket370+FC-PGA2)

トップへ戻る

インテークカバー  (詳細は対応ヒートシンクの規格を参照)

Intake Cover

インテークカバーをヒートシンクとファンモーター* の間に装着することよって、 フィンの根本から空気を取り込めるため効率的な放熱が可能となります。
またスペーサ機能によってファン軸受部のデッドスペースが解消され空気の流れが良くなり、 さらに放熱性能を高める効果があります。


* ファンの設置向きは吸出し方向で使用


規 格 対応ヒートシンク 備 考
CT607-SPC
FH6020 スペーサ付
CT6011
FH6030,PAL6030 スペーサ機能組込
CT6016
PAL6035 スペーサ機能組込
CT808-SPC
FH8025 スペーサ付
CT8017A
FH8040 スペーサ機能組込
CT8125
PAL8150 スペーサ機能組込
CT8917
PAL8942 スペーサ機能組込
CT8925
S-PAL8952 スペーサ機能組込
CT908-SPC
FH9025 スペーサ付
CT9017-SPC
FH9040 スペーサ付
CT1008-SPC
FH10025, FHC10025 スペーサ付
CT10017-SPC
FH10040, FHC10040 スペーサ付
CS61
PEP66

トップへ戻る
